[TMS320C6748_LCDK] bios-c6sdk DEMO 실행

** 설치 필요 **

    > 필요한 에뮬레이터(디버거) 드라이버 ( 이 글에서는 blackhawk xds560 v2 system trace 사용 )

    > Code Composer Studio ( CCS )

    > BIOS_C6SDK







** blackhawk xds560 v2 system trace driver는 CCS에서 같이 설치 가능.







** CCS 설치

    > bh xds560이 CCS v10까지 지원.

    > 따라서 CCS v10 설치 _ CCSTUDIO IDE, configuration, compiler or debugger | TI.com



    > 윈도우용 압축 파일 다운 및 압축 해제 후, 설치 파일 실행.

    > 넘기다가 setup type - custom installation

    > select components

        - C6000 Power-Optimized DSP 체크

    > install debug probes

        - blackhawk debug probes 체크

    > 설치







** BIOS_C6SDK 설치

    > Demo가 포함되어 있음.

    > BIOSSW-C6748 Software development kit (SDK) | TI.com



    > 설치파일 다운 및 실행

    > 경로는 다루기 편하게 ccs가 설치된 경로로 설정 ( ex. C:\ti )

    > 경로 외에는 default 설정을 따름.















- CCS 데모 테스트 환경 구성

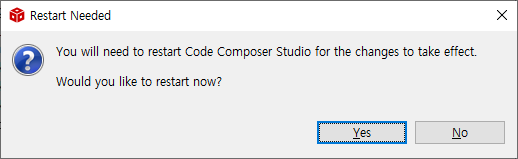

ti 폴더에 c6sdk 설치 후 ccs를 열면 ccs restart  알림이 뜸.

restart 선택.

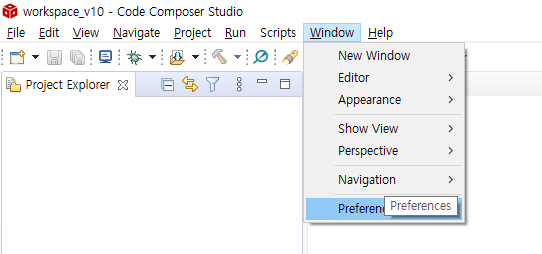

window -> preferences 클릭



code composer studio -> products -> discovered products -> refresh 클릭

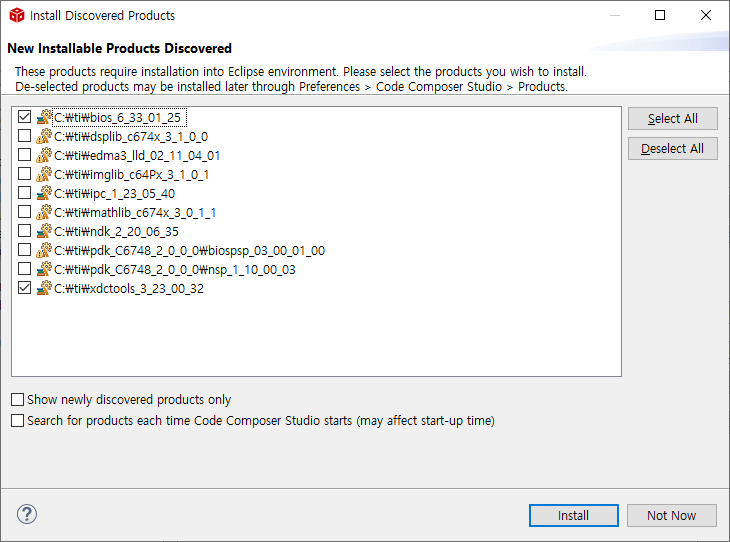

bios_c6sdk의 패키지들이 자동으로 뜸. bios와 xdctools만 필요하므로 선택 후 install



yes



window -> preferences에서 원하는 패키지가 설치된 것을 확인















- face detect 데모 실행

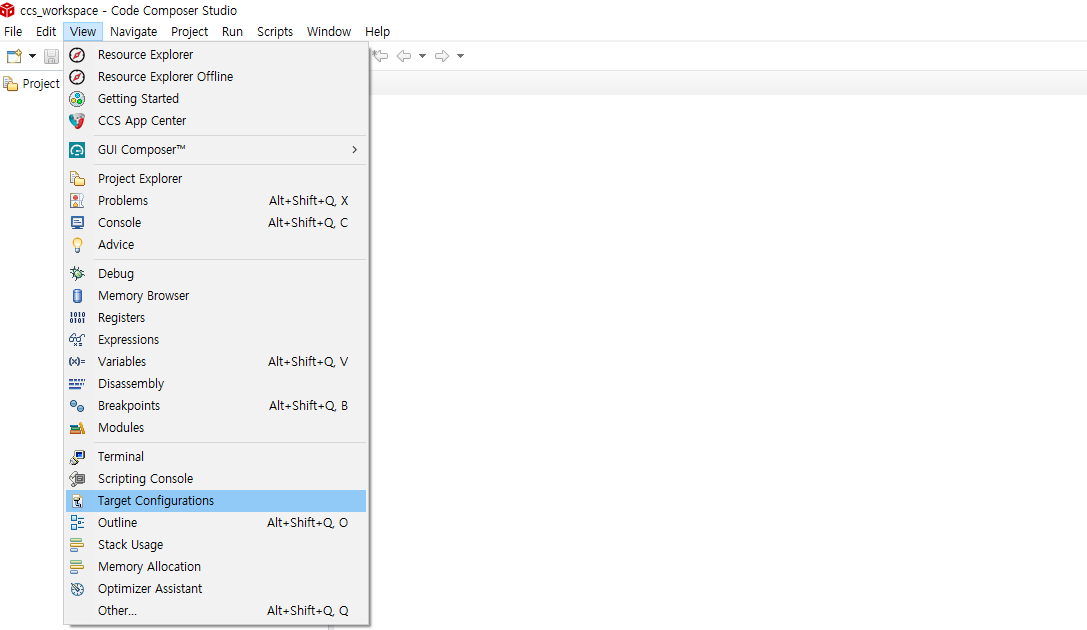

view -> target configurations 클릭 -> 화면 우측에 창이 생길 것임



new target configuration file 클릭



이름 대충 아무거나 써도 됨

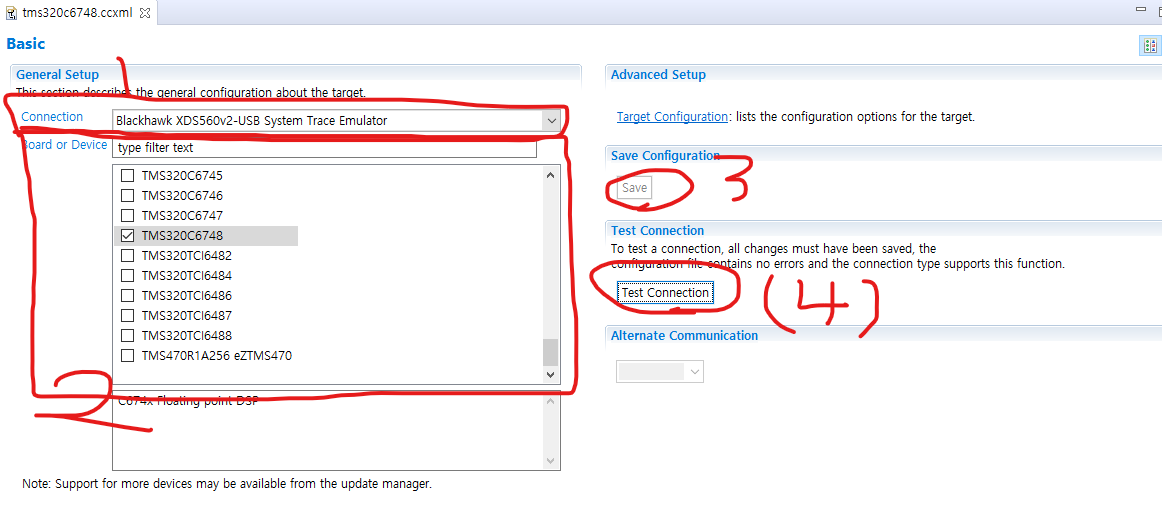

1-맞는 에뮬레이터 선택 -> 2-맞는 보드 선택 -> 3-save -> (4)-필요에 따라 test connection으로 연결이 잘 되는지 테스트

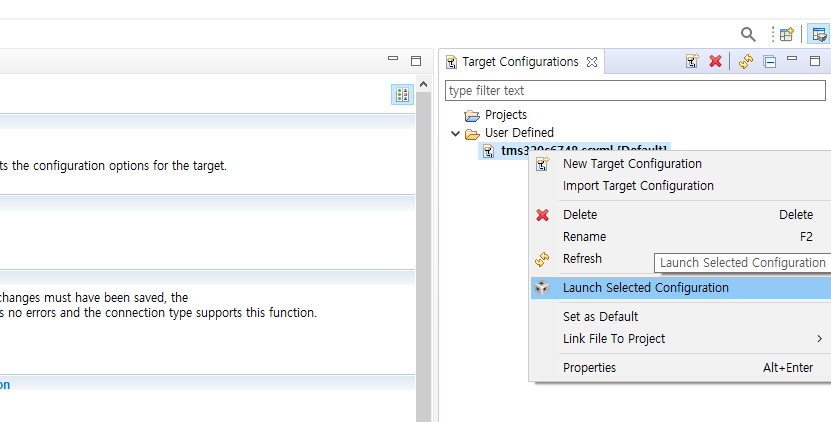

연결 설정 파일 우클릭 -> launch

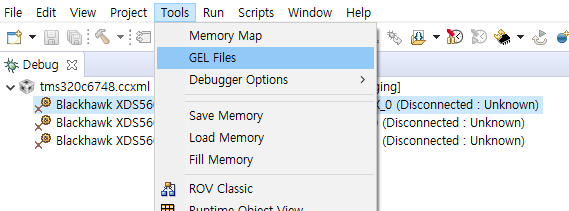

{ 에뮬레이터 모델명 }/C674X_0 (Disconnected : Unknown) 선택 -> tools -> gel files



화면 하단에 gel files창에서 우클릭 -> load gel



사용 보드는 evm 보드가 아니라 lcdk 보드이므로 { bios c6sdsk 설치 경로 }\{ pdk ... }\gel\C6748_LCDK.gel 열기



{ 에뮬레이터 모델명 }/C674X_0 (Disconnected : Unknown) 우클릭 -> connect target

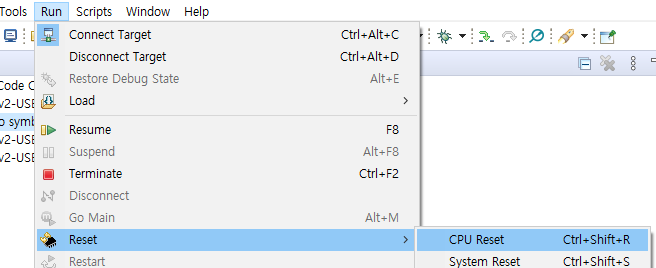

run -> reset -> cpu reset ( 가이드 상 권장사항 )



run -> load -> load program



{ bios c6sdk 설치 경로 }\{ c6sdk ... }\demos\facedetect\bin\cgt_ccs\lcdk\release\



실행해 보기 전에 대충 테라텀과 같은 터미널 실행



포트 설정



resume으로 앱 실행..



.. 했지만 아무것도 나타나지 않음



돌아는 가는 듯 하나, 보드에 카메라와 모니터를 연결하지 않아서 그런지 출력 자체를 확인할 수가 없음.

좀 더 확실하게 실행을 확인하기 위해 다른 demo를 실행.















- it is all about you 데모 실행

    > 가이드에 따르면 face detect demo와 finger print demo를 합친 앱이라고 함.

       얘는 아마 시리얼 출력이 있을 듯 함.

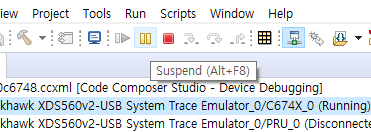

suspend로 앱 정지

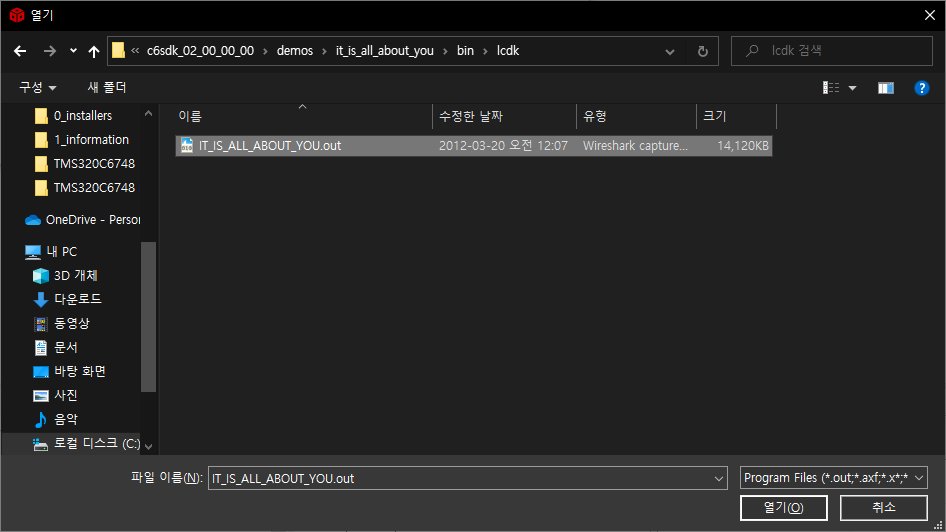

cpu reset 한 번 해 주고, load program -> it is all about you.out 선택 후, resume로 앱 실행

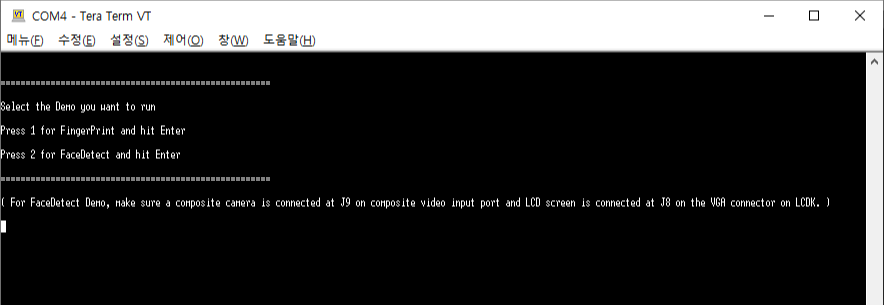

출력이 있는 것으로 보아 잘 실행됨을 확인할 수 있음.

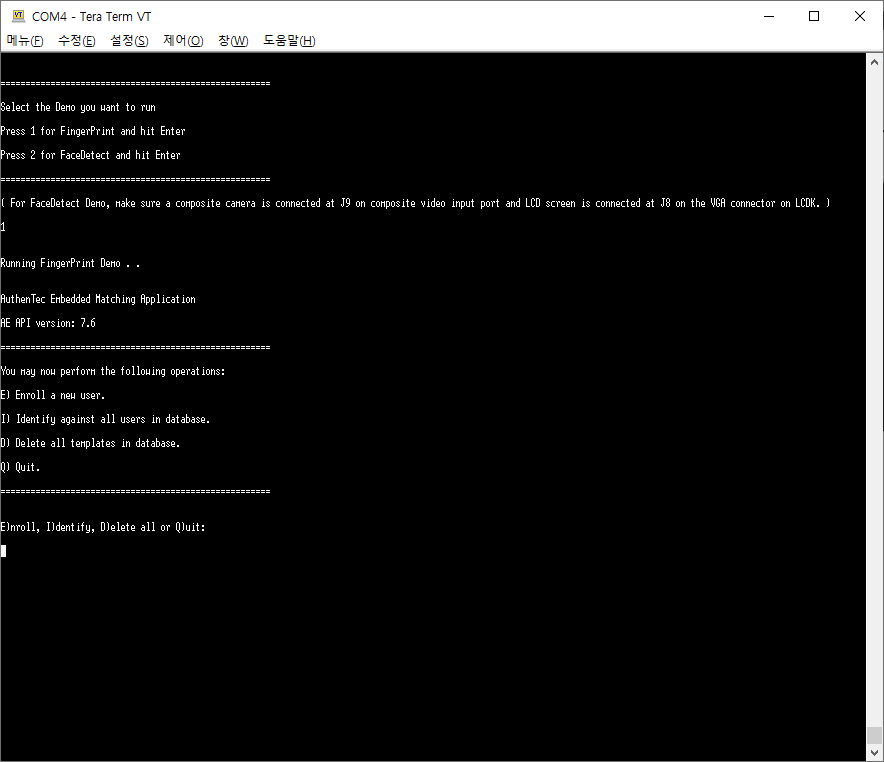

1 선택 시 출력되는 화면. // 이를 통해, 같은 방법으로 finger print demo를 실행 시 시리얼 출력을 얻을 수 있을 것임을 알 수 있음.
