[L138/C6748] Face Detect Demo 시도

++

기본 배경이 없는 상태였어서, 방법 및 진행이 잘못 됐음.



TMS320C6748_LCDK 보드로 확실하게 실행 결과를 볼 수 있는 시도

[TMS320C6748_LCDK] bios-c6sdk DEMO 실행 (tistory.com)

[TMS320C6748_LCDK] bios-c6sdk DEMO 실행















** 설치 필요 **

    > blackhawk xds560 v2 system trace driver

    > Code Composer Studio ( CCS )

    > BIOS_C6SDK







- blackhawk xds560 v2 system trace driver 설치

는 CCS에서 같이 설치될 것임.







- CCS 설치

    > bh xds560이 CCS v10까지 지원.

    > 따라서 CCS v10 설치 _ CCSTUDIO IDE, configuration, compiler or debugger | TI.com



    > 윈도우용 압축 파일 다운 및 압축 해제 후, 설치 파일 실행.

    > 넘기다가 setup type - custom installation

    > select components - OMAP-L1x DSP + ARM9 PROCESSOR 체크

    > install debug probes - blackhawk debug probes 체크

    > 설치







- BIOS_C6SDK 설치

    > Demo가 포함되어 있음.

    > BIOSSW-C6748 Software development kit (SDK) | TI.com



    > 설치파일 다운 및 실행

    > 경로는 CCS를 설치했던 경로에 넣는게 편할 듯

    > 넘기다가 select components - C6SDK, PDK C6748, SYS/BIOS, XDC Tools 체크

    > 설치

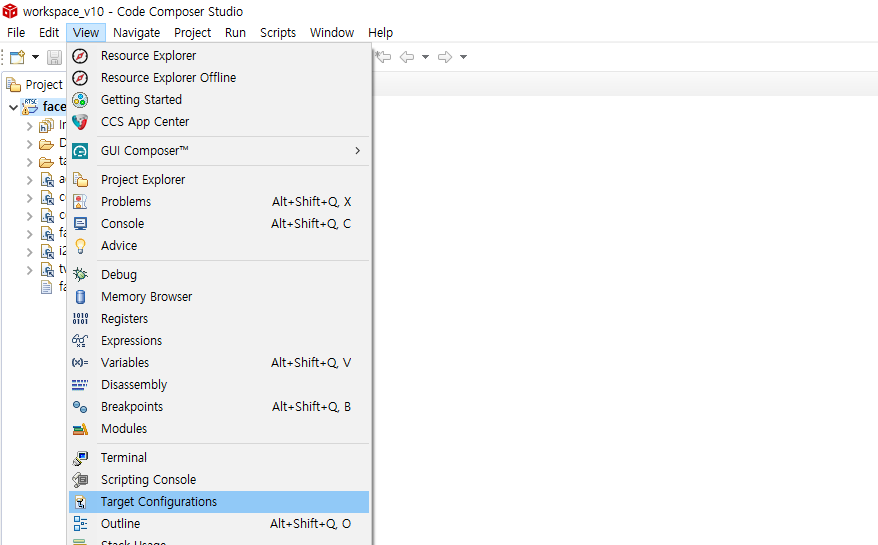

- CCS 데모 테스트 환경 구성



refresh 클릭



선택 후 install -> restart 뜨면 restart















- 데모 실행



{ bios c6sdk 설치 경로 }\c6sdk_02_00_00_00\demos\facedetect





variant and core, connection 선택. 나중에 빌드할 때를 위해 linker command file <none>











{ bios c6sdk 설치 경로 }\pdk_C6748_2_0_0_0\gel

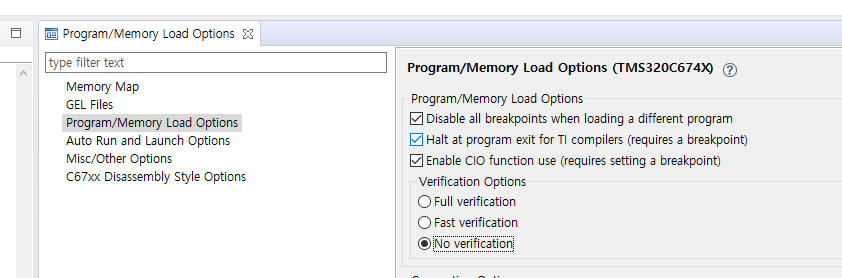

verification을 안 바꾸면 프로그램 로드 시 verification 오류가 남

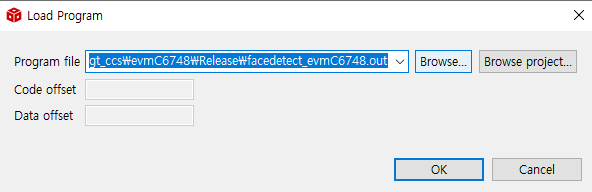

Browse 클릭 _ { bios c6sdk 설치 경로 } \c6sdk_02_00_00_00\demos\facedetect\bin\cgt_ccs\evmC6748\Release







프로그램 자체는 돌아는 가는 것 같은데/....

출력은 잘... 모르겠음.





















+

verification option을 켰을 때 나는 오류가 설정파일의 메모리 매핑과 기기의 매핑이 달라서

나는 오류라고 하는 듯 함.

현재 verification을 켰을 때 오류가 나므로, 메모리 매핑 관련해 뭔가 문제가 있다는 의미인 듯.



즉 verification을 끄고 돌아간다고 해서 돌아가는게 아닐 수도 있다는 것.



씁....











++
